ID | Image | Title | SKU | Price | Quantity | Add to Cart |
---|---|---|---|---|---|---|
0 | Fisher 42293-1 - 4000 PSI Hydraulic Unit | 42293-1-FSHR | $1,673.14 | |||
0 | Fisher 49258-2 - 2-Way Valve Seal Kit | 49258-2-FSHR | $22.62 | |||
0 | Fisher 49259-2 - 3-Way AND 4-Way Valve Seal Kit | 49259-2-FSHR | $51.14 | |||
1 | Fisher 21500K-1 - IA Motor Assembly (4-1/2) | 21500K-1-FSHR | $245.36 | |||
2 | Fisher 22344K - 90 Degree Street Elbow With Breather CP | 22344K-FSHR | $49.83 | |||
3 | Fisher 21727-2 - Gray Pressure Control Breather | 21727-2-FSHR | $43.28 | |||
4 | Fisher 21726 - 90 Degree Street Elbow (3/8 M NPTF / 3/8 F NPTF) SAE 140239 | 21726-FSHR | $10.73 | |||
7 | Fisher 56662 - Quill Assembly (Partial Thread) | 56662-FSHR | $34.77 | |||
8 | Fisher 56315 - Back-Up Ring - 006 - Parbak Split | 56315-FSHR | $2.09 | |||
9 | Fisher 25622 - O-Ring 006 | 25622-FSHR | $5.38 | |||
10 | Fisher 7630K - Poppet Check Valve Kit | 7630K-FSHR | $46.10 | |||
11 | Fisher 92960 - Hex Socket Plug -3 M ORB | 92960-FSHR | $7.42 | |||
12 | Fisher 56507 - Bypass Check Valve Kit | 56507-FSHR | $10.16 | |||
14 | SLEEVE BEARING and SHAFT SEAL KIT | 64596-1-FSHR | $25.50 | |||
15 | Fisher 7637K-1 - 4-Way Valve With Nut | 7637K-1-FSHR | $124.68 | |||
16 | Fisher 66608K-1 - 3-Way Valve With Nut | 66608K-1-FSHR | $167.15 | |||
17 | Fisher 7634K-2 - 2-Way Valve With Nut | 7634K-2-FSHR | $80.04 | |||
18 | Fisher 7639K-2 - Coil With Spade Terminals | 7639K-2-FSHR | $27.50 | |||
19 | Fisher 66515 - Pump Shaft Seal | 66515-FSHR | $8.27 | |||
20 | Fisher 56725 - 90 Degree Elbow -6 M O-Ring/M JIC | 56725-FSHR | $10.23 | |||
21 | Fisher 21501K-1 - IA Hydraulic Pump Kit | 21501K-1-FSHR | $461.96 | |||
22 | Fisher 56274 - O-Ring - 013 | 56274-FSHR | $2.87 | |||
23 | Fisher 56416 - O-Ring - 014 | 56416-FSHR | $0.78 | |||
25 | Fisher 66519 - O-Ring - 2-250 | 66519-FSHR | $9.74 | |||
26 | Fisher 21830 - Reservoir Kit | 21830-FSHR | $146.81 | |||
27 | Fisher 66607 - Hex Head Machine Screw Slotted Washer (10-24 x 5/16) | 66607-FSHR | $1.88 | |||
28 | Fisher 92079 - 3/8 NPTF SQ Plug With Vibraseal (516 Sealant) | 92079-FSHR | $3.74 | |||
29 | Fisher 92095 - Hex Socket 1/4 NPTF Plug With Thread Sealant | 92095-FSHR | $3.25 | |||
30 | Fisher 90073 - G5 Hex Head Cap Screw (5/16-18 X 2-1/4 Inches) | 90073-FSHR | $2.74 | |||
31 | Fisher 66405 - Return Screen Assembly | 66405-FSHR | $21.36 | |||
32 | Fisher 73897 - Magnet | 73897-FSHR | $6.00 |
Fisher HDX Hydraulics Diagrams

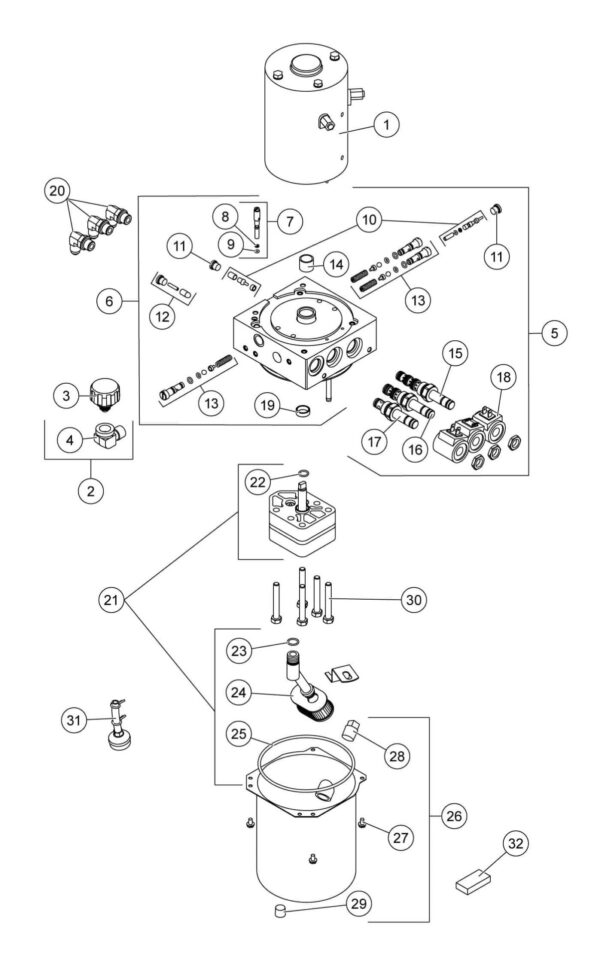

HDX Hydraulic Unit Diagram
SKU: HDX-HU-DG
Category: Fisher HDX Hydraulics Diagrams
