| ID | Image | Title | SKU | Price | Quantity | Add to Cart |
|---|---|---|---|---|---|---|
| 0 | ![]() | Fisher 48552 - HT Series Complete Hydraulic Unit (Without Electrical Components) | 48552-FSHR | $1,325.72 | ||
| 0 | ![]() | Fisher 49258-2 - 2-Way Valve Seal Kit | 49258-2-FSHR | $22.62 | ||
| 0 | ![]() | Fisher 49259-2 - 3-Way AND 4-Way Valve Seal Kit | 49259-2-FSHR | $51.14 | ||
| 1 | ![]() | Fisher 48538 - Reservoir Kit | 48538-FSHR | $102.35 | ||
| 2 | ![]() | Fisher 66607 - Hex Head Machine Screw Slotted Washer (10-24 x 5/16) | 66607-FSHR | $1.88 | ||
| 3 | ![]() | Fisher 21727-2 - Gray Pressure Control Breather | 21727-2-FSHR | $43.28 | ||
| 4 | ![]() | Fisher 92079 - 3/8 NPTF SQ Plug With Vibraseal (516 Sealant) | 92079-FSHR | $3.74 | ||
| 5 | ![]() | Fisher 73897 - Magnet | 73897-FSHR | $6.00 | ||
| 6 | ![]() | Fisher 66519 - O-Ring - 2-250 | 66519-FSHR | $9.74 | ||
| 7 | ![]() | Fisher 90073 - G5 Hex Head Cap Screw (5/16-18 X 2-1/4 Inches) | 90073-FSHR | $2.74 | ||
| 8 | ![]() | Fisher 48464 - Plate Baffle | 48464-FSHR | $6.64 | ||
| 10 | ![]() | Fisher 66763-1 - Inlet Fitting/Filter Kit | 66763-1-FSHR | $21.24 | ||
| 11 | ![]() | Fisher 21501K-1 - IA Hydraulic Pump Kit | 21501K-1-FSHR | $461.96 | ||
| 12 | ![]() | Fisher 56274 - O-Ring - 013 | 56274-FSHR | $2.87 | ||
| 13 | ![]() | Fisher 7630K - Poppet Check Valve Kit | 7630K-FSHR | $46.10 | ||
| 15 | ![]() | Fisher 27792-1 - Relief Valve Repair Kit Set | 27792-1-FSHR | $17.09 | ||
| 16 | ![]() | Fisher 44333-1 - Check Valve CV08-20 | 44333-1-FSHR | $38.15 | ||
| 17 | ![]() | Fisher 7634K-2 - 2-Way Valve With Nut | 7634K-2-FSHR | $80.04 | ||
| 18 | ![]() | Fisher 7639K-2 - Coil With Spade Terminals | 7639K-2-FSHR | $27.50 | ||
| 19 | ![]() | Fisher 48543-1 - Motor Assembly 3 Inch | 48543-1-FSHR | $258.27 | ||
| 20 | ![]() | Fisher 66608K-1 - 3-Way Valve With Nut | 66608K-1-FSHR | $167.15 | ||
| 21 | ![]() | Fisher 7637K-1 - 4-Way Valve With Nut | 7637K-1-FSHR | $124.68 | ||
| 22 | ![]() | SLEEVE BEARING and SHAFT SEAL KIT | 64596-1-FSHR | $25.50 | ||
| 23 | ![]() | Fisher 56416 - O-Ring - 014 | 56416-FSHR | $0.78 | ||
| 24 | ![]() | Fisher 66515 - Pump Shaft Seal | 66515-FSHR | $8.27 | ||
| 25 | ![]() | Fisher 48517 - Quill | 48517-FSHR | $48.48 | ||
| 26 | ![]() | Fisher 48518 - Check Valve Assembly | 48518-FSHR | $12.71 | ||
| 27 | ![]() | Fisher 92960 - Hex Socket Plug -3 M ORB | 92960-FSHR | $7.42 |
Fisher HT Hydraulics Diagrams

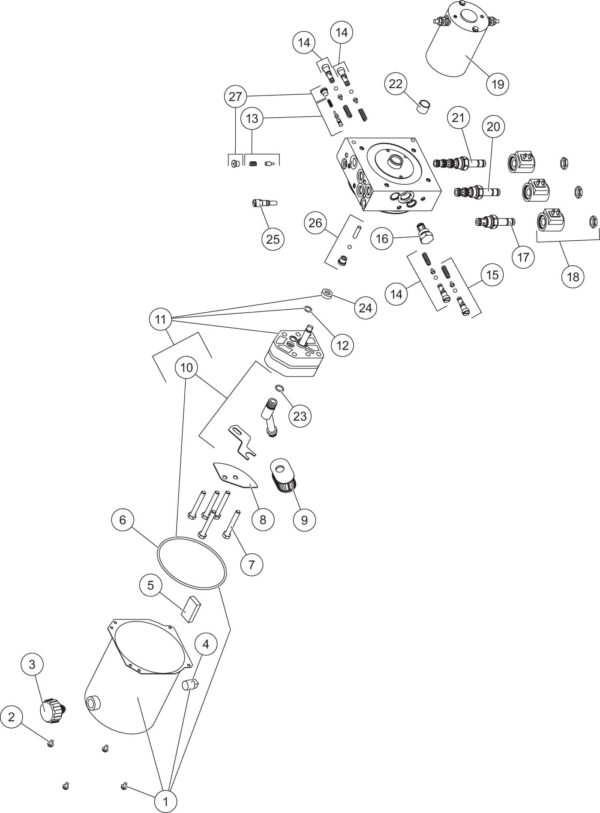

HT Series Hydraulic Unit Diagram
SKU: HTS-HU-DG
Category: Fisher HT Hydraulics Diagrams
